Analiza mechanizmu zapadkowego 2-calowego paska zapadkowego

I. Podstawowe elementy mechanizmu zapadkowego
Mechanizm zapadkowy składa się głównie z zapadki, pawle, huśtawki i zatrzymania. Części te współpracują ze sobą, aby zrealizować funkcję przekształcania ciągłego obrotu lub ruchu wzajemnego w jednokierunkowy ruch stopni.

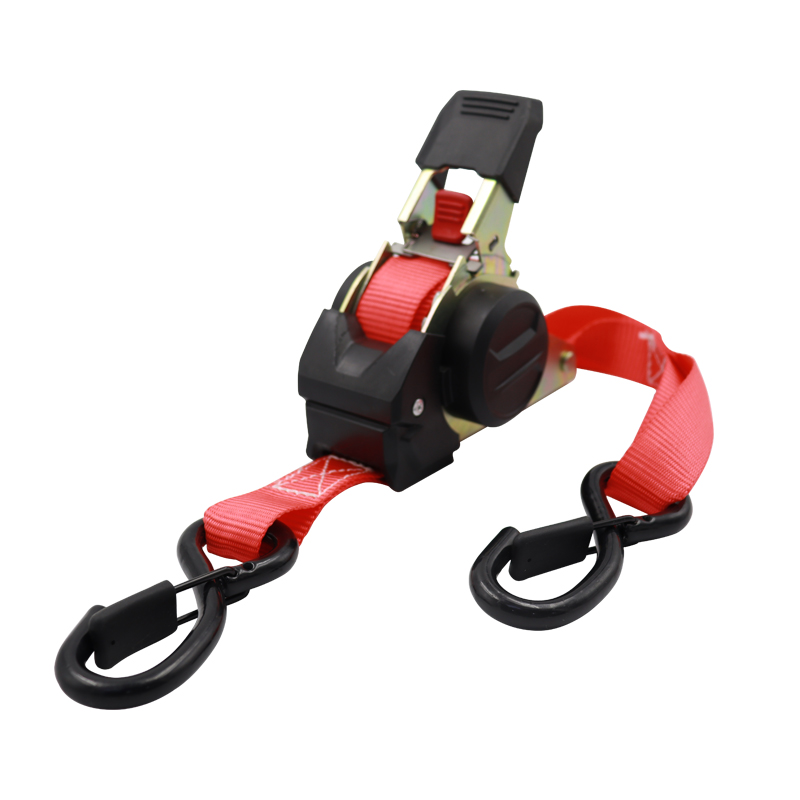

Ratchet: Zapadka to bieg o sztywnej powierzchni zębowej lub powierzchni tarcia na zewnętrznej lub wewnętrznej krawędzi i jest kluczowym składnikiem mechanizmu zapadki. W 2-calowe ratchet pas pass , zapadka jest zwykle zaprojektowana jako stały komponent na napędzanym wale połączonym z paskiem do wiązania, a jego ząbkowana powierzchnia służy do współpracy z PAWL w celu osiągnięcia sporadycznego obrotu.
PAWK: PAWL jest aktywnym składnikiem mechanizmu zapadki, który służy do napędzania zapadki do obrócenia. W pasku powiązanym pawle jest zwykle napędzany przez huśtawkowy pręt. Gdy pręt huśtawki zamierzy się, pawl zostanie włożony do rowka zęba koła zapadkowego, pchając koło zapadkowe, aby obrócić określony kąt.
Huśtawkowy pręt: Swing pręta jest elementem wejściowym mechanizmu zapadkowego, który służy do zapewnienia mocy do wzajemnego obrotu lub ciągłego obrotu. W pasie związanym z nią ramię wahadłowe jest zwykle podłączone do uchwytu operacyjnego, a użytkownik napędza ramię wahadłowe, aby przesunąć się przez uchwyt operacyjny, doprowadzając w ten sposób pAll i zapadkę do pracy.
Stop Pawl: Stop Pawl (lub nie-zwrotny) służy, aby zapobiec poruszaniu się zapadkowi w kierunku, w którym nie musi się obracać. Gdy ramię wahadła zamieści się w przeciwnym kierunku, zatrzymanie zostanie włożone do rowka zębów zapadki, aby zapobiec obróceniu zapadki przeciwnej od ruchu wskazówek zegara, w ten sposób zdając sobie sprawę z funkcji blokowania jednokierunkowego.
2. Zasada pracy mechanizmu zapadkowego
Zasada pracy mechanizmu zapadkowego opiera się na dopasowanym związku między PAWL a zapadką. Kiedy ramię wahadła maleje zgodnie z ruchem wskazówek zegara, pAll jest wkładany do rowka zębów zapadki pod działaniem sprężyny lub jej ciężaru, pchając zapadkę do obrócenia określonego kąta. W tym czasie zatrzymanie pawle przesuwa się z tyłu zęba zapadkowego i nie uczestniczy w transmisji. Gdy ramię wahadła maleje w kierunku przeciwnym do ruchu wskazówek zegara, Pawl ślizga się z tyłu zęba zapadki i nie popycha zapadki do obrócenia. W tym samym czasie zatrzymanie wkłada się do rowka zębów zapadki, aby zapobiec obróceniu zapadki przeciwnej od przeciwnej do ruchu wskazówek zegara. Dlatego mechanizm zapadkowy zdaje sobie sprawę z funkcji jednokierunkowej przerywanej transmisji.

W 2 "E Track Ratchet Pasp-Down, ta zasada działająca jest sprytnie stosowana do mocowania i wiązania towarów. Użytkownik napędza ramię wahadłowe, aby przesunąć się przez uchwyt operacyjny, a następnie napędza pAll, aby popchnąć koło zapadkowe, aby obrócić się , aby pasek związany był zaostrzony, a towary jest naprawione. Kierunek. niezmieniony.

3. Zalety i zastosowania mechanizmu zapadkowego
Mechanizm zapadkowy ma zalety prostej struktury, łatwego produkcji, niezawodnego ruchu i regulowanego kąta. W 2-calowym pasie do ściereczki do ściereczki E. Zastosowanie mechanizmu zapadkowego sprawia, że ​​pasek ma następujące zalety:

Blokowanie jednokierunkowe: jednokierunkowa charakterystyka transmisji mechanizmu zapadkowego umożliwia automatyczne zablokowanie paska związanego z nią po dokręceniu, aby zapobiec rozluźnieniu lub odpadaniu towarów.
Przerywana transmisja: Przerywana charakterystyka transmisji mechanizmu zapadkowego pozwala stopniowo dokręcić pasek związany, unikając uszkodzenia lub deformacji towarów spowodowanych jednorazowym zaostrzeniem.
Łatwy w obsłudze: Mechanizm zapadkowy jest prosty i wygodny w obsłudze, a użytkownik może łatwo zabezpieczyć i rozwiązać towary, po prostu obsługując uchwyt.
Silna zdolność adaptacyjna: Mechanizm zapadkowy może w razie potrzeby dostosować kąt i mocowanie siły i nadaje się do zabezpieczania towarów o różnych kształtach i ciężarach.
Ponadto mechanizm zapadkowy jest również szeroko stosowany w różnych maszynach i automatycznych maszynach do przerywanego podawania lub obrotu stolika obrotowego, a także w jackach, jazdy w jedną stronę rowerowe, ręczne wciągarki itp.
